Bränd del på kretskort Flex-A

[brunnsgatan1]

I en annan tråd om kodensatorbyte för internmotorn skrev jag nyss om hur jag byte kondensator.

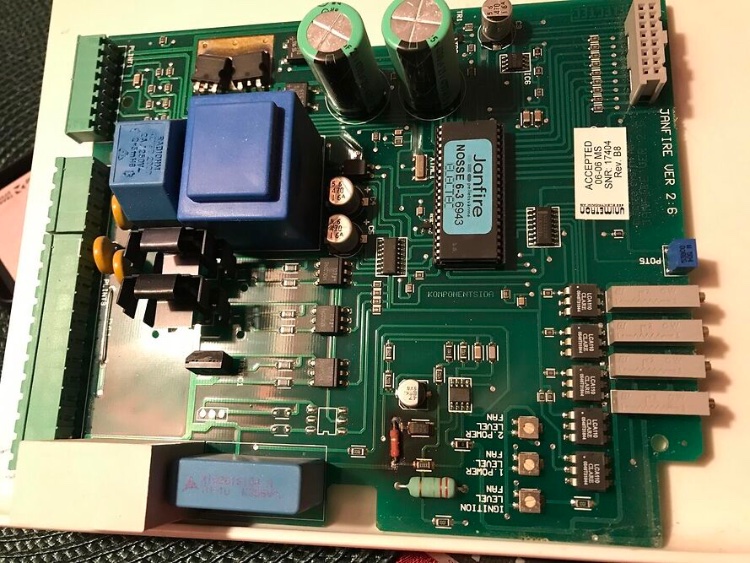

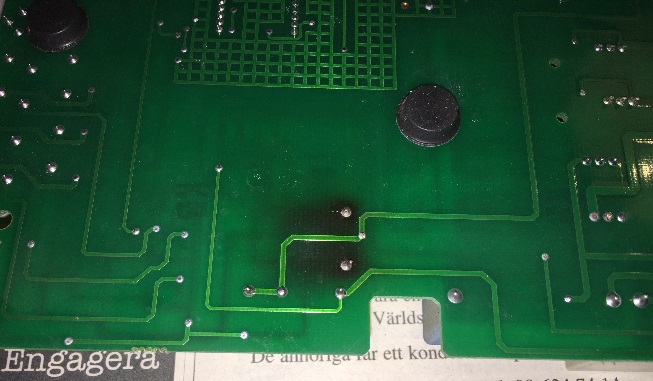

När jag hade upp boxen och gjorde bytet så såg jag att det var en del av kretskortet som såg ut att ha gått väldigt varmt.



Som synes är det rätt nära 1uF-kondingen för internmotorn.

Nårgra ideer om vad det kan vara?

Allt verkar funka fin efter bytet av kondensatorn men man kan ju misstänka att det är nåt som kommer att brinna av på kretskortet snart...

[jolun]

Resistorn som du har på bilden blir ganska varm och har dålig frigång från kortet. Köp en ny resistor och gör en "u" böj på komponent benen så att du får bättre frigång så klarar sig kortet bättre i framtiden.

Det är ett 22kohm 2W motstånd. Finns på elfa med artikelnummer 60-796-51

[brunnsgatan1]

Ok, tack för infon!

Strecken på motstånden har nästan lossnat av värmen så det var lurigt att lista ut ohm:en...

Fixar ett nytt o löder dit...

[jolun]

När du ska montera det nya motståndet så använd en spetstång till att försöka uppnå en bockning av komponent benen enligt denna bifogad bild. Innan du löder dit det nya motståndet kan du med fördel tvätta området med isopropylalkohol. Använd en Streckpensel där du klippt av en bit av fransarna så att det blir styvare som en liten borste vid rengöringen.

Tänk på att komponent benen ska gå lätt ner i hålen på kortet du ska ej behöva pressa ner dem utan anpassa dem så att de kan "trilla" ner med lätthet i hålen. Detta för att lodet ska väta ordentligt kring hela komponent benet.

Knipsa komponentbenen till rätt längd på baksidan innan lödning annars riskerar du att du att lödningen spricker.

Lite fluss innan lödning på lödytan underlättar att uppnå en bra lödning. Rengör med isopropylalkohol och pensel efteråt för att tvätta bort fluss rester.

[brunnsgatan1]

Ok, tack för tipset!

[Ulf Rasmusson]

Det motståndet är klassiskt då det blir varmt och påverkar andra komponenter på kortet. Jag satte dit ett nytt motstånd med samma resistans men högre effekttållighet och lät motståndet sitta en 10 mm upp i luften så det inte har kontakt med kortet och kyls säkert lite bättre och den högre effekten gör att det bättre klarar driften.

[Geatki]

Hej,
Har fått problem med att spiralen slocknar efter några minuter. senare löser flamvakten ut och koppen är full med osvedd pellets, men mer om det i en annan tråd.

Under felsökning fann jag att även min box har svedda komponenter.

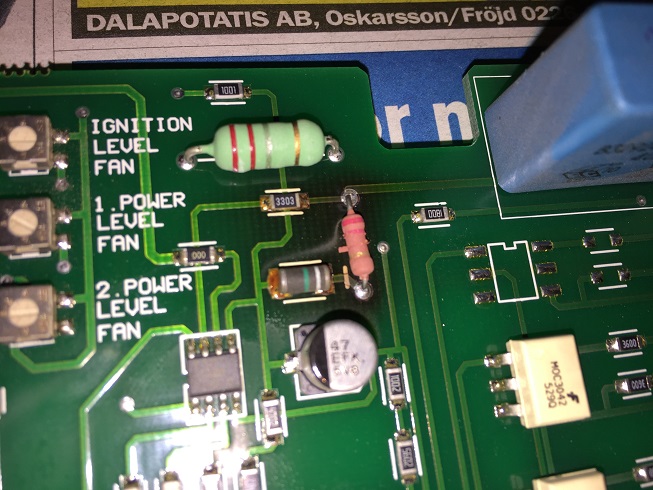

Blev lite konfunderad då mina inte ser ut som på TS bild men kom fram till att det är en diod, mätte den och landade på (658) enligt min multimeter och (I) med proberna omvända. Antar att det är (OL).

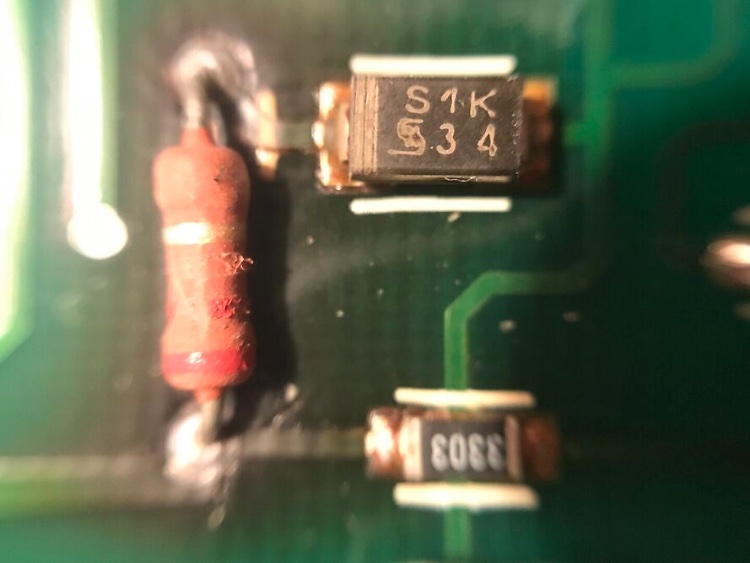

Min kantiga diod är märkt S1K 34 medans TS är färgbandskodad - någon som kan översätta den?

Komponenten som är märkt 3303, vad är det? Mätresultat ohmmätning 328 vid 2000k

Resistor fungerar, uppmätt till 22,2 kOhm, verkar vara i sin ordning.
